Тормозная система автомобиля — один из самых важных узлов, напрямую влияющих на безопасность движения. От исправности тормозов зависит не только комфорт управления автомобилем, но и возможность быстро остановиться в экстренной ситуации.
В этой статье разберём устройство тормозной системы, принцип её работы, основные виды компонентов, а также подробнее расскажем о таких важных элементах гидравлической магистрали, как тормозные трубки, штуцеры и соединители.

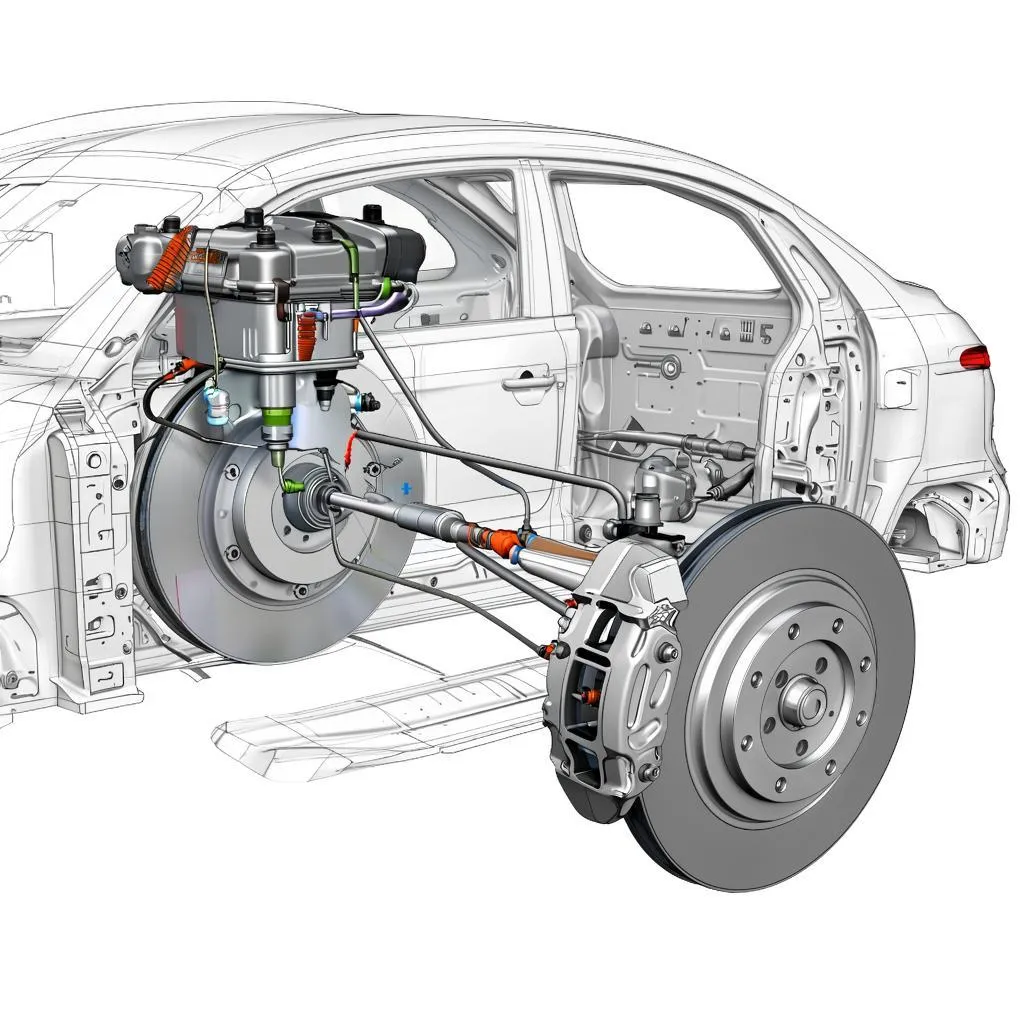

Устройство и принцип работы тормозной системы автомобиля
Современная тормозная система представляет собой комплекс механизмов и деталей, которые преобразуют усилие водителя на педали в тормозное усилие на колёсах.
Основными элементами являются:
- Тормозной привод — система передачи усилия от педали тормоза к исполнительным механизмам.
- Тормозные механизмы — устройства, которые непосредственно замедляют вращение колёс.
На большинстве легковых автомобилей используется гидравлический привод. В его состав входят:
- педаль тормоза;
- вакуумный усилитель тормозов;
- главный тормозной цилиндр;
- бачок тормозной жидкости;
- тормозные трубки и шланги;
- суппорты или тормозные цилиндры.
Принцип работы следующий: при нажатии педали тормоза усилие передаётся на главный тормозной цилиндр. Он создаёт давление в гидравлической системе, после чего тормозная жидкость поступает по трубкам и шлангам к колёсным механизмам.
Под давлением жидкости поршни суппортов прижимают тормозные колодки к дискам либо колодки к барабанам. Возникающее трение преобразует энергию движения автомобиля в тепло, благодаря чему происходит остановка.
Основные виды тормозных систем
В зависимости от типа транспорта используются разные варианты тормозных систем.
- Гидравлическая система.
Самый распространённый вариант для легковых автомобилей. Работает за счёт давления тормозной жидкости и обеспечивает точную передачу усилия. - Пневматическая система.
Применяется преимущественно на грузовых автомобилях и автобусах. Для работы используется сжатый воздух. - Механическая система.
Используется главным образом в стояночном тормозе, где усилие передаётся через тросы и рычаги.
Современные гидравлические тормоза обычно имеют два независимых контура. Если один из них потеряет герметичность, второй позволяет сохранить возможность торможения.
Тормозные трубки, штуцеры и соединители: назначение и особенности
Тормозные трубки, штуцеры и соединители являются частью гидравлической магистрали автомобиля. От их состояния зависит герметичность системы и стабильность работы тормозов.

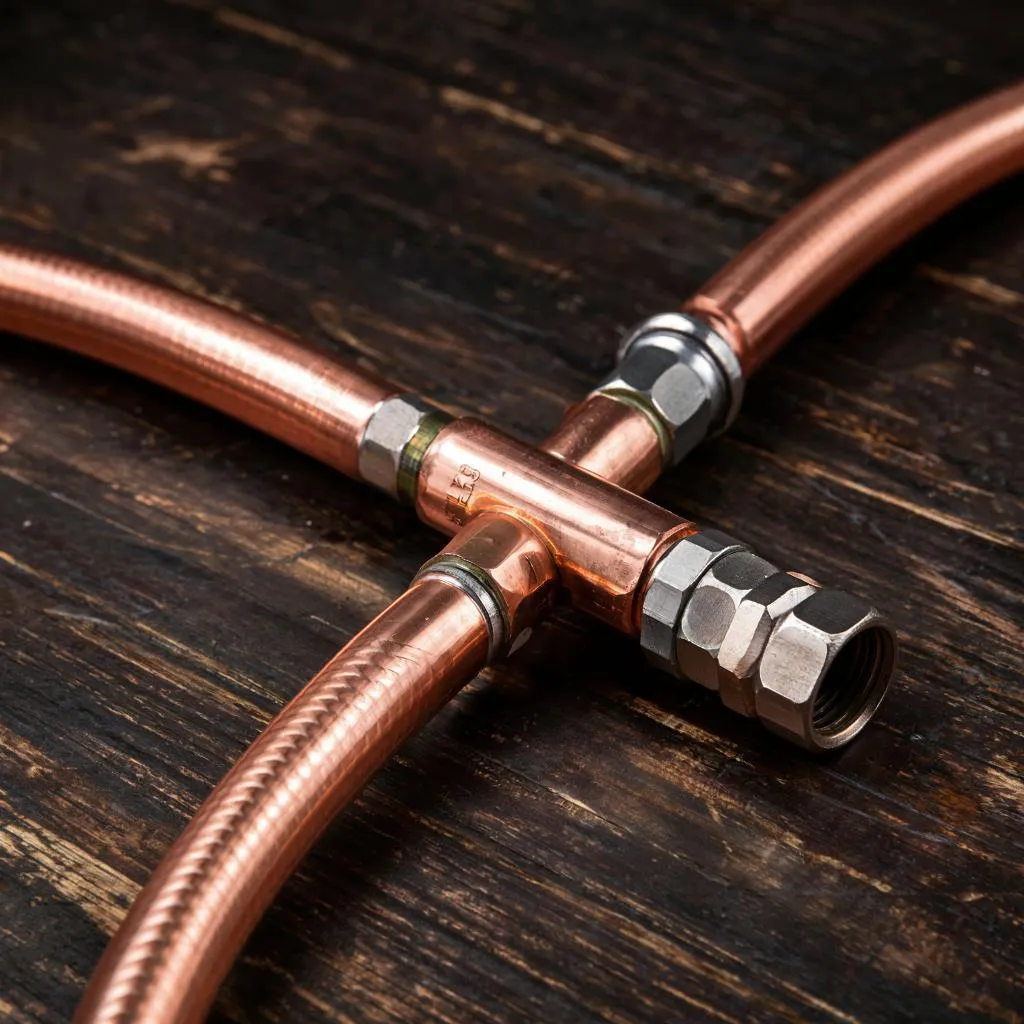

Тормозные трубки
Тормозные трубки — это металлические элементы, по которым тормозная жидкость передаётся от главного цилиндра к суппортам или тормозным цилиндрам.
На легковых автомобилях чаще всего используются трубки диаметром 4,75 мм.
Виды тормозных трубок по материалу
- Стальные.
Имеют высокую прочность, но требуют качественной защиты от коррозии. - Медные.
Легко обрабатываются и удобно монтируются, однако требуют аккуратной установки. - Медно-никелевые.
Один из наиболее практичных вариантов: хорошо противостоят коррозии и удобны при монтаже.
Штуцеры тормозных трубок
Штуцеры — это специальные резьбовые соединительные элементы, которые устанавливаются на концах тормозных трубок.
Они обеспечивают соединение трубки с:
- главным тормозным цилиндром;
- тормозными шлангами;
- суппортами;
- соединительными блоками.

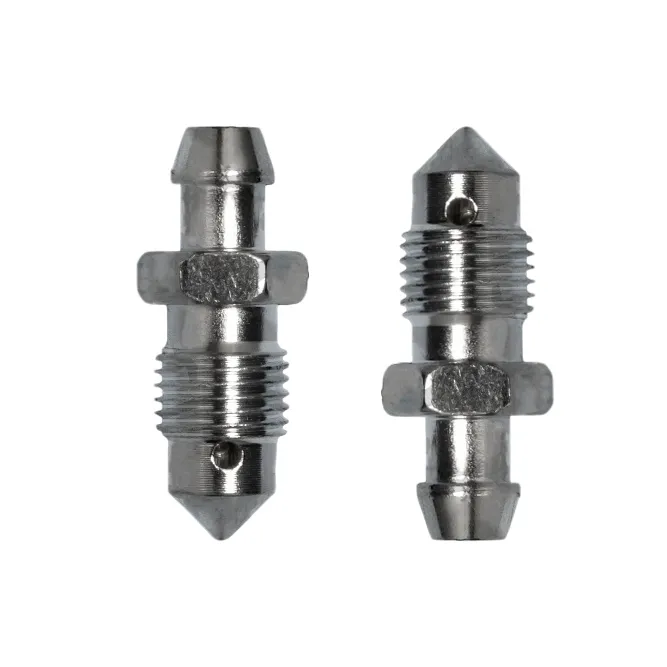

Прокачные штуцеры
Прокачной штуцер устанавливается на тормозном механизме и используется для удаления воздуха из системы при замене жидкости или ремонте.

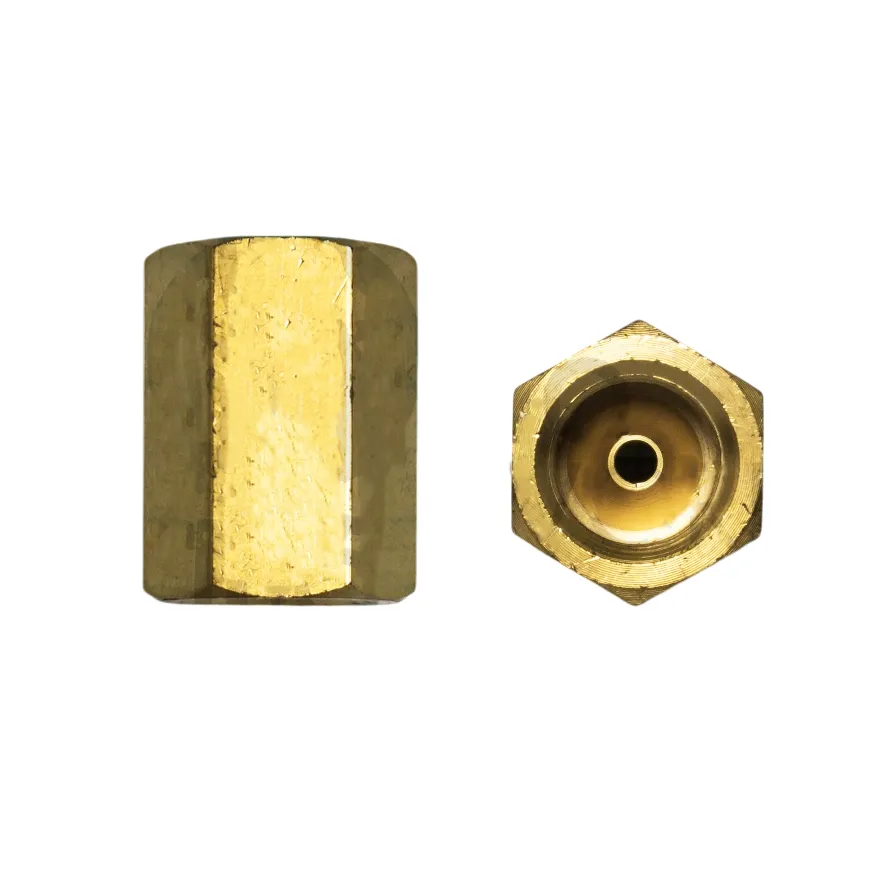

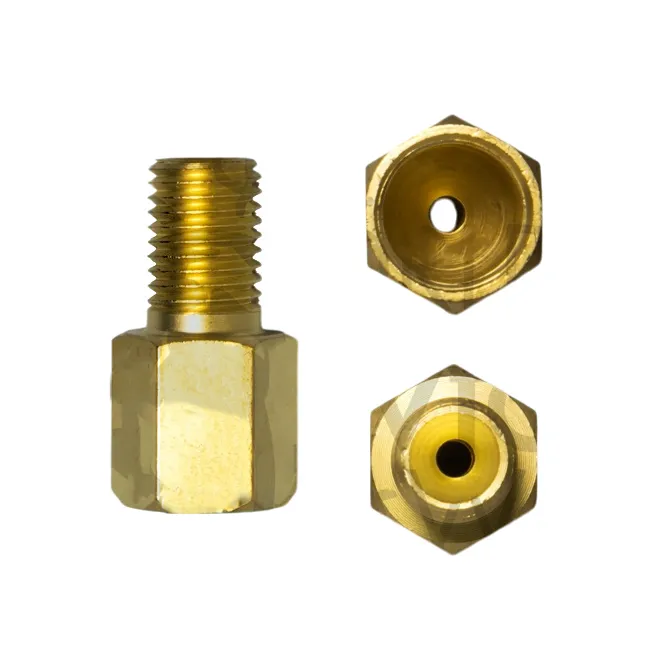

Соединители тормозных трубок
Соединители используются для соединения двух участков тормозной магистрали между собой.
При подборе важно учитывать:
- диаметр трубки;
- тип развальцовки;
- размер резьбы.
Наиболее распространены варианты развальцовки:
- «Грибок» — европейский стандарт;
- «Воронка» — чаще встречается на некоторых азиатских автомобилях.
Как подобрать тормозные трубки и штуцеры
При выборе компонентов тормозной системы необходимо учитывать несколько параметров:
- Марка и модель автомобиля.
Главный критерий совместимости. - Диаметр и длина трубки.
Для большинства легковых автомобилей используется размер 4,75 мм. - Тип развальцовки.
Неправильный вариант не обеспечит герметичность соединения. - Размер резьбы штуцера.
Например, распространённый вариант — M10x1.
В каталоге КрепАвто представлены комплектующие для ремонта и обслуживания автомобилей, включая элементы тормозной системы.
Замена тормозных трубок: основные этапы
- Подготовка системы.
Перед ремонтом необходимо снизить давление и подготовить ёмкость для тормозной жидкости. - Демонтаж старых трубок.
Откручиваются соединения у главного цилиндра, суппортов и переходников. - Установка новых трубок.
Новая магистраль устанавливается по штатному маршруту без перегибов и контакта с движущимися деталями. - Заполнение и прокачка системы.
После установки необходимо удалить воздух из тормозной системы. - Проверка работы.
Педаль тормоза должна быть упругой, а соединения — полностью герметичными.
Обслуживание тормозной системы
- Регулярно проверяйте трубки и соединения.
Особенно важно обращать внимание на следы коррозии, повреждения и подтёки жидкости. - Меняйте тормозную жидкость вовремя.
Она впитывает влагу и постепенно теряет свойства. - Используйте качественные комплектующие.
Экономия на элементах тормозной системы может привести к снижению безопасности. - После ремонта обязательно проверяйте герметичность.
Часто задаваемые вопросы
Как понять, что тормозные трубки требуют замены?
Основные признаки — следы коррозии, повреждения металла, подтёки тормозной жидкости или падение эффективности тормозов.
Какие тормозные трубки лучше выбрать?
Для большинства автомобилей хорошо подходят медно-никелевые трубки благодаря сочетанию прочности, долговечности и устойчивости к коррозии.
Можно ли заменить только штуцер тормозной трубки?
Да, если сама трубка находится в хорошем состоянии. Однако при сильной коррозии рекомендуется заменить весь повреждённый участок.
Почему важно правильно подобрать развальцовку?
Неподходящий тип соединения может привести к негерметичности тормозной системы и снижению эффективности торможения.
Вывод
Тормозная система автомобиля состоит из множества деталей, и каждая из них играет важную роль. Тормозные трубки, штуцеры и соединители обеспечивают передачу давления и герметичность гидравлического контура.
При ремонте тормозной системы важно использовать качественные комплектующие и точно подбирать детали по характеристикам автомобиля.
КрепАвто помогает подобрать автокрепёж и комплектующие для ремонта автомобилей с гарантией совместимости и качества.
