Типы стопорных шайб

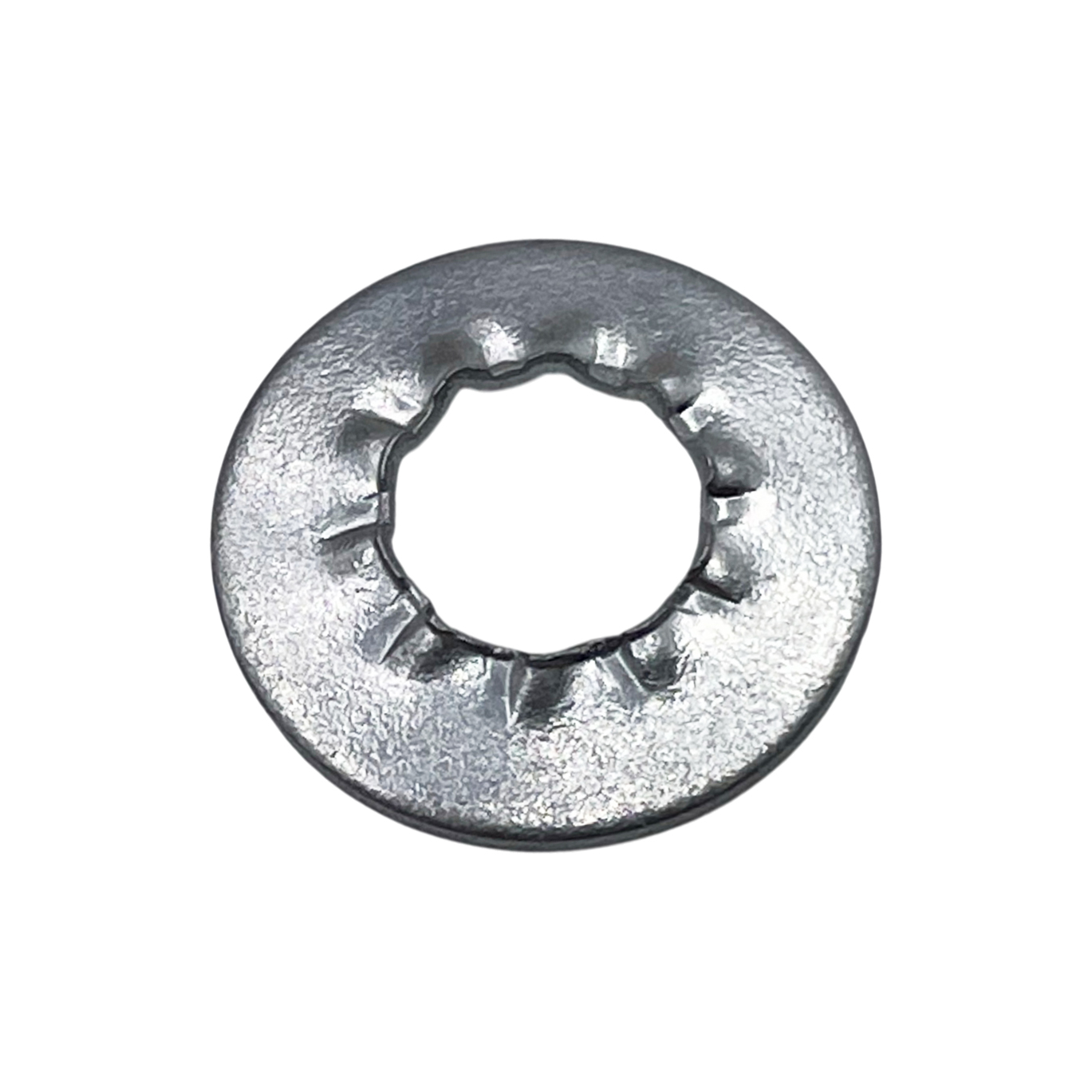

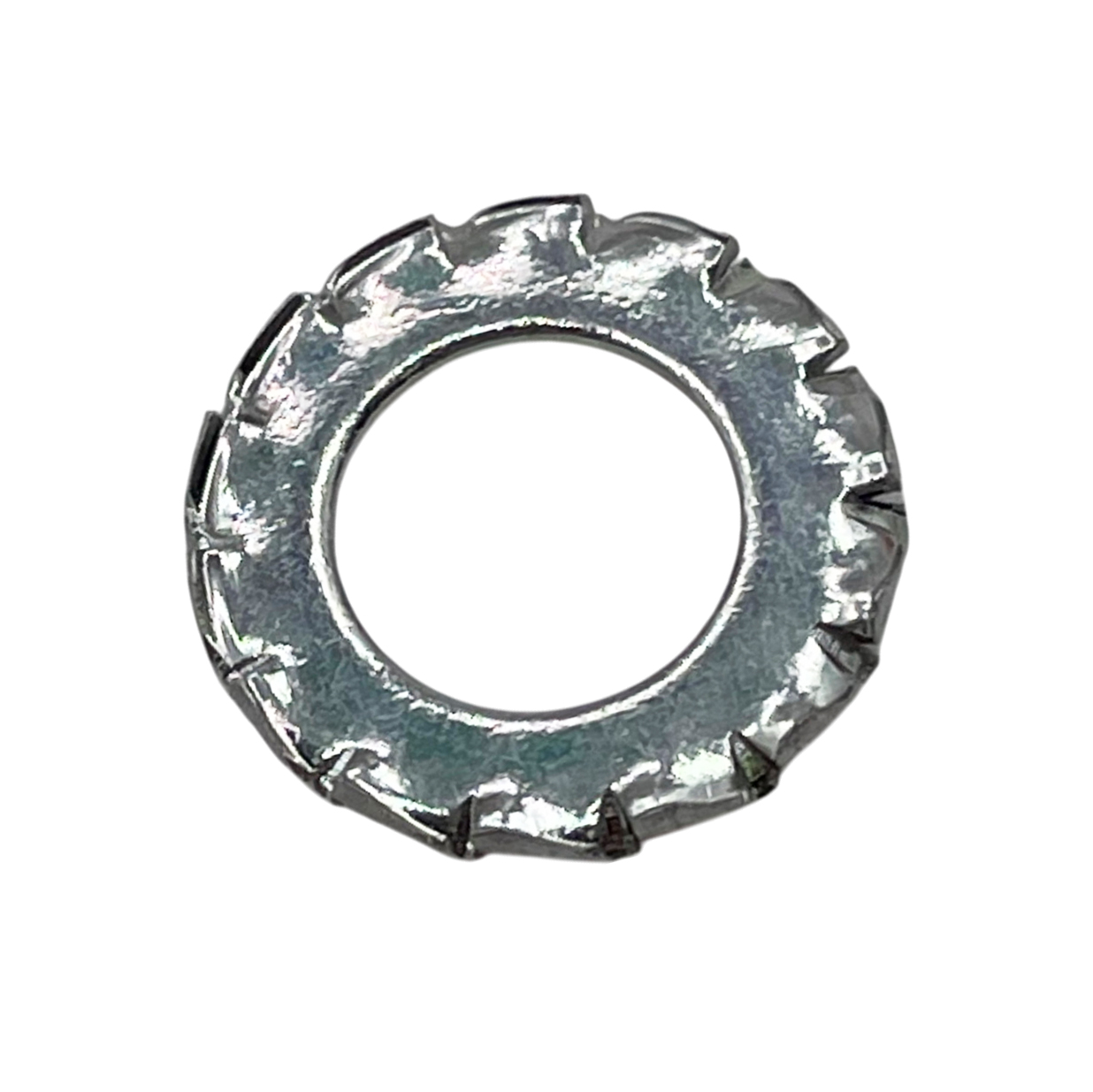

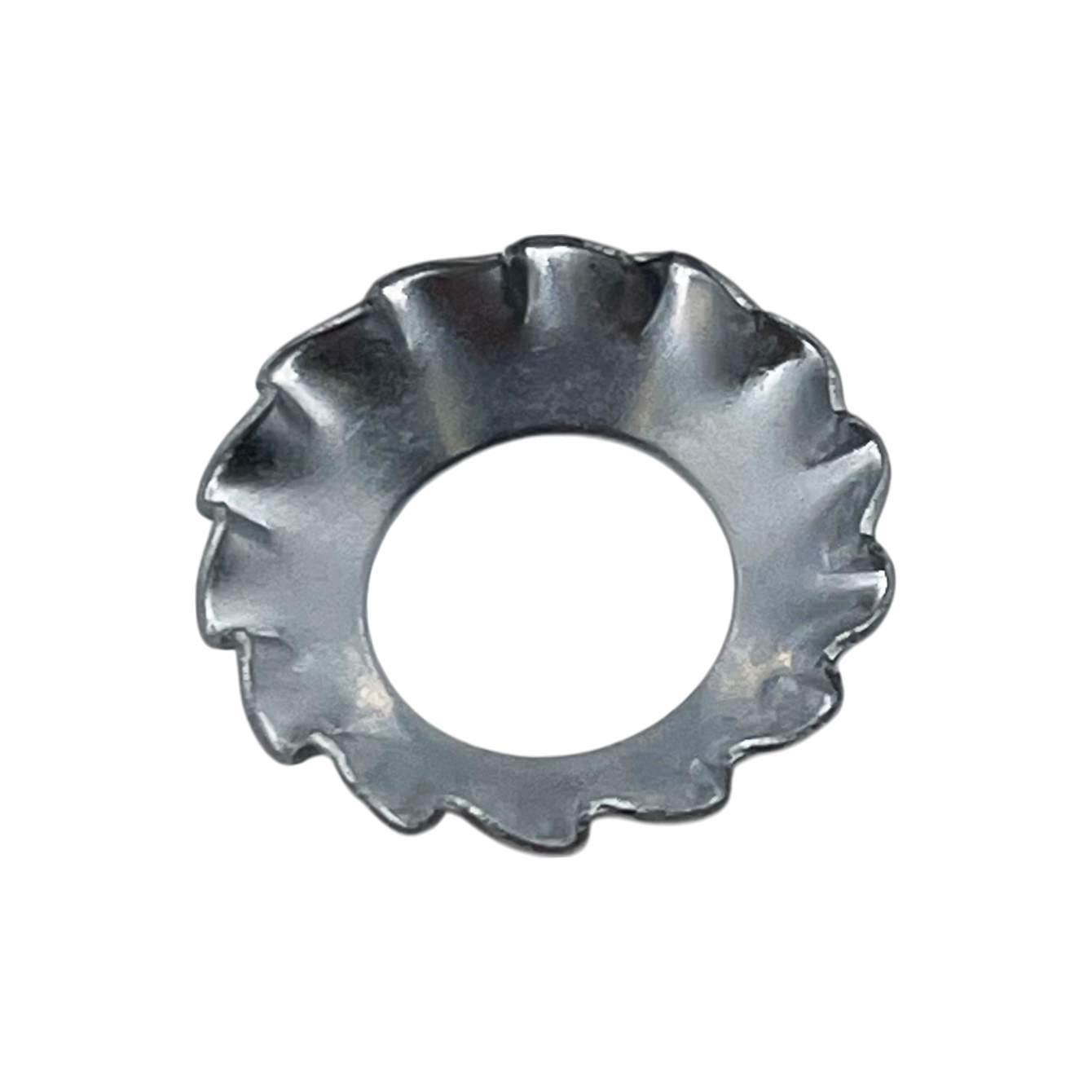

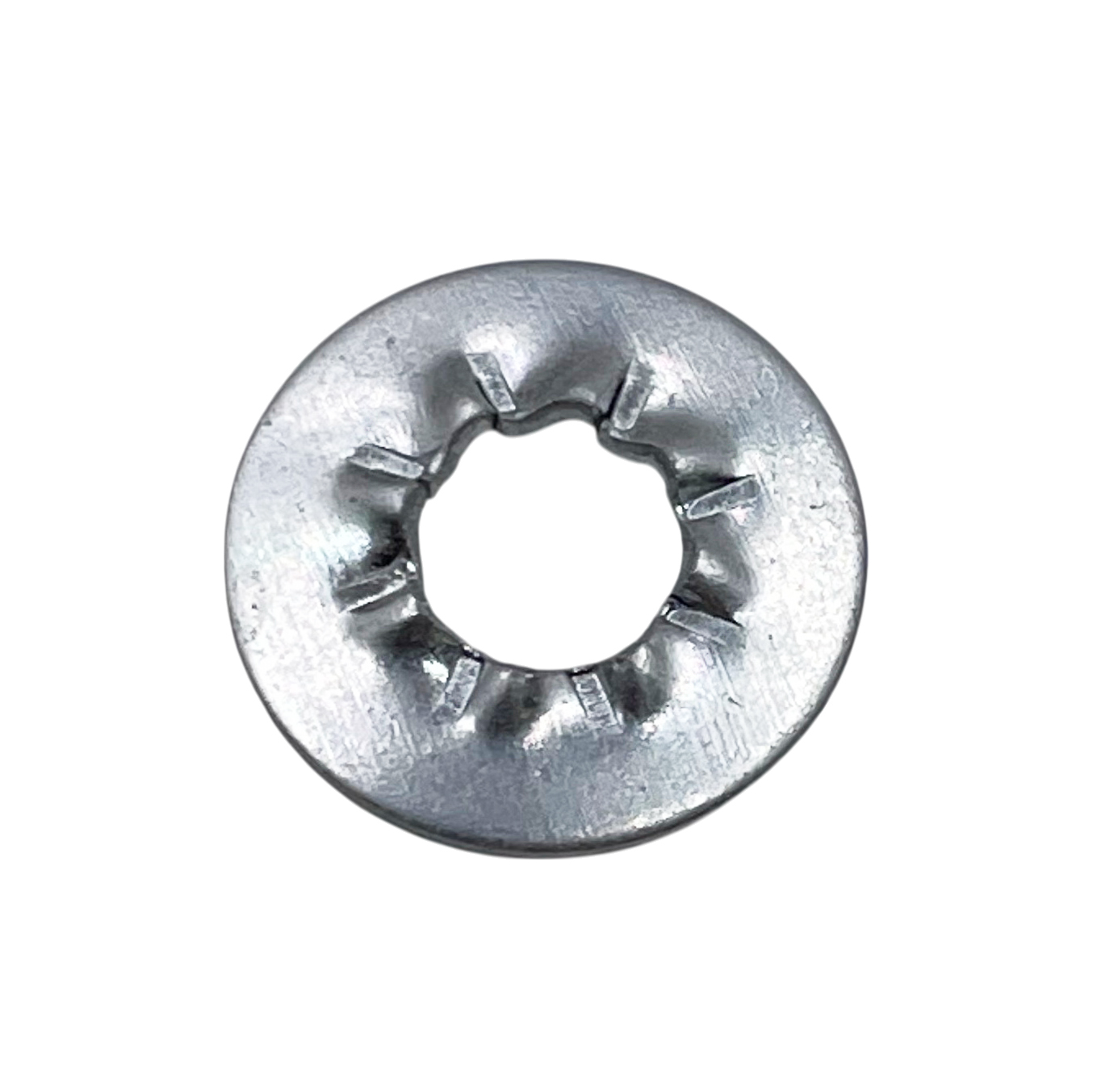

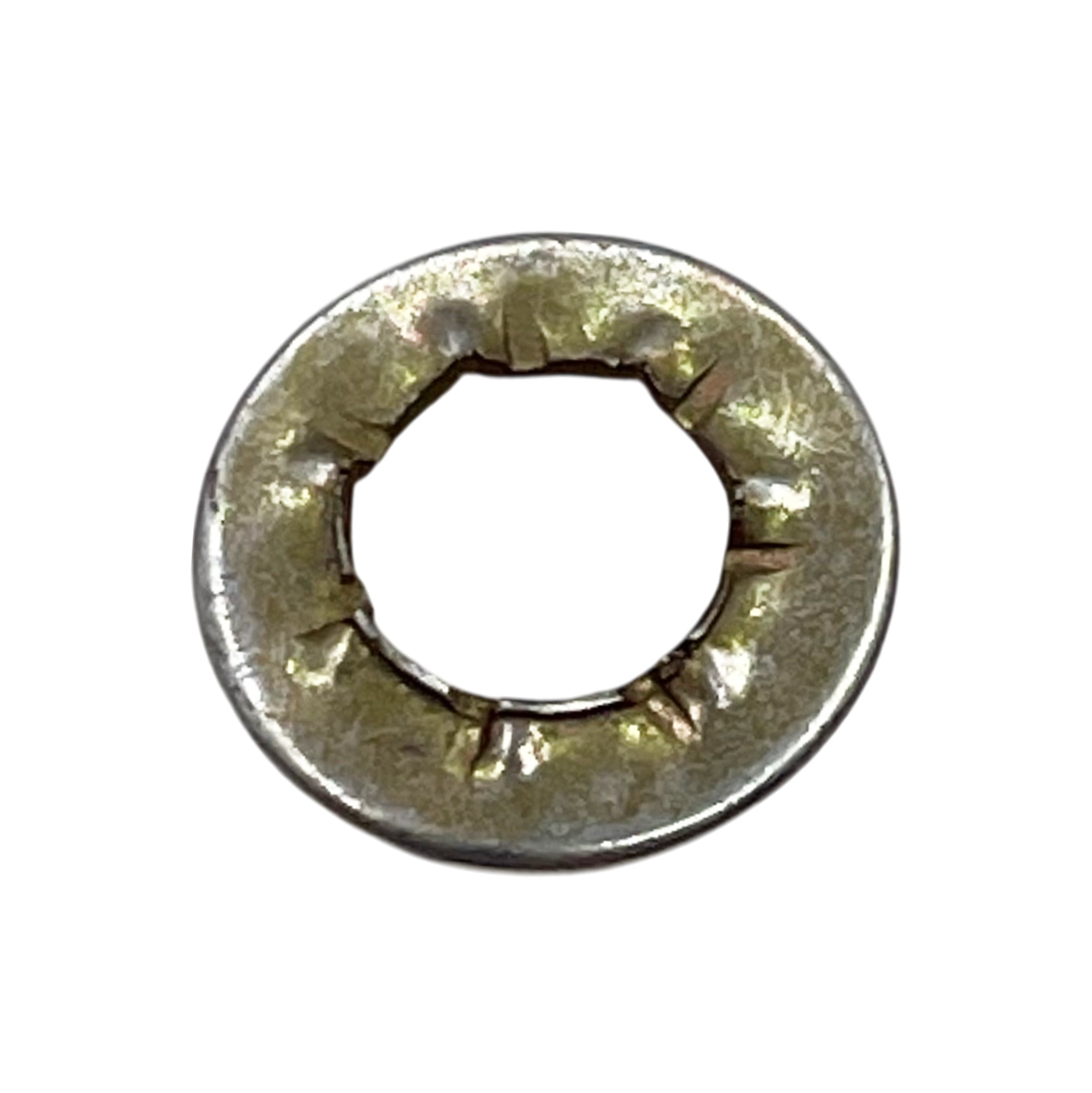

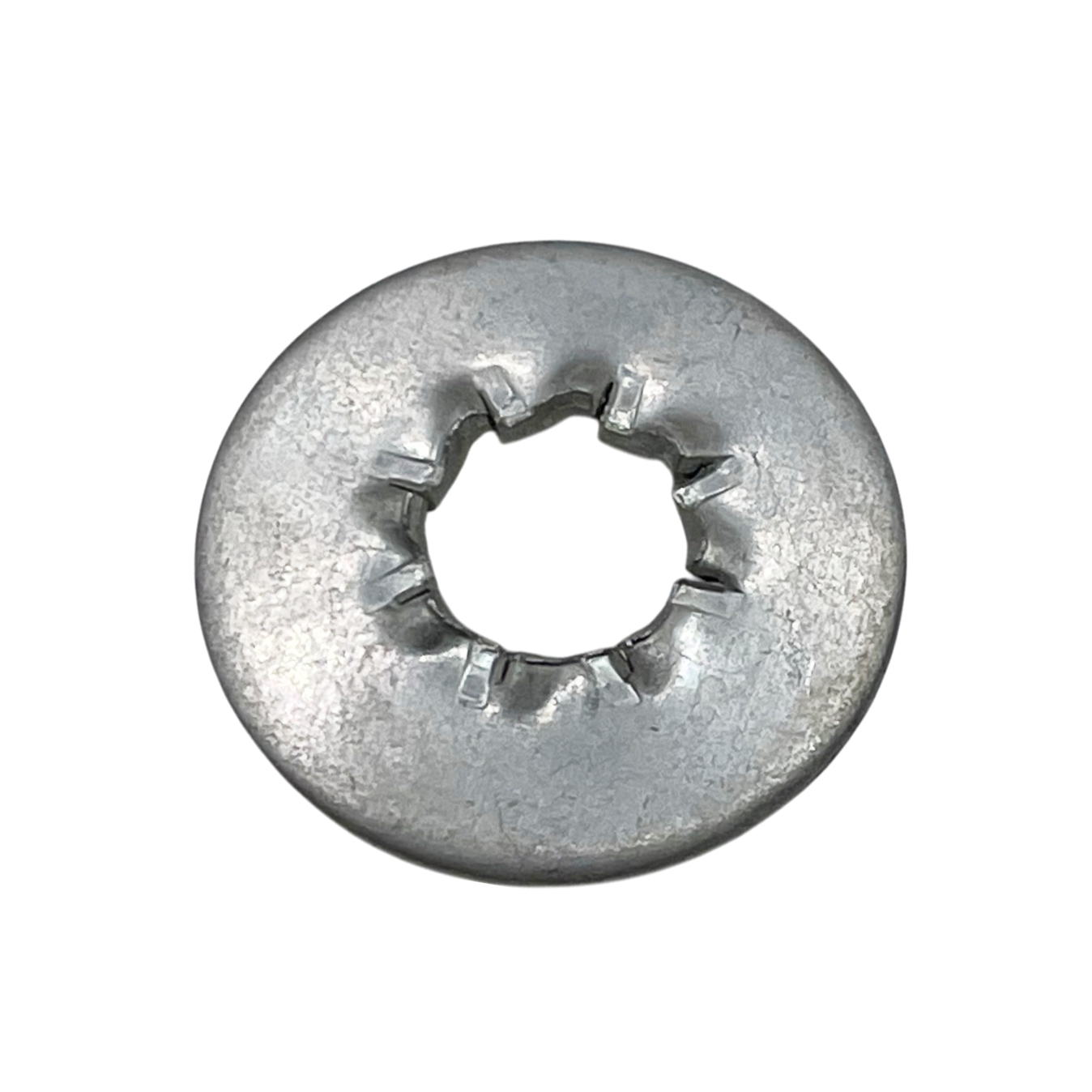

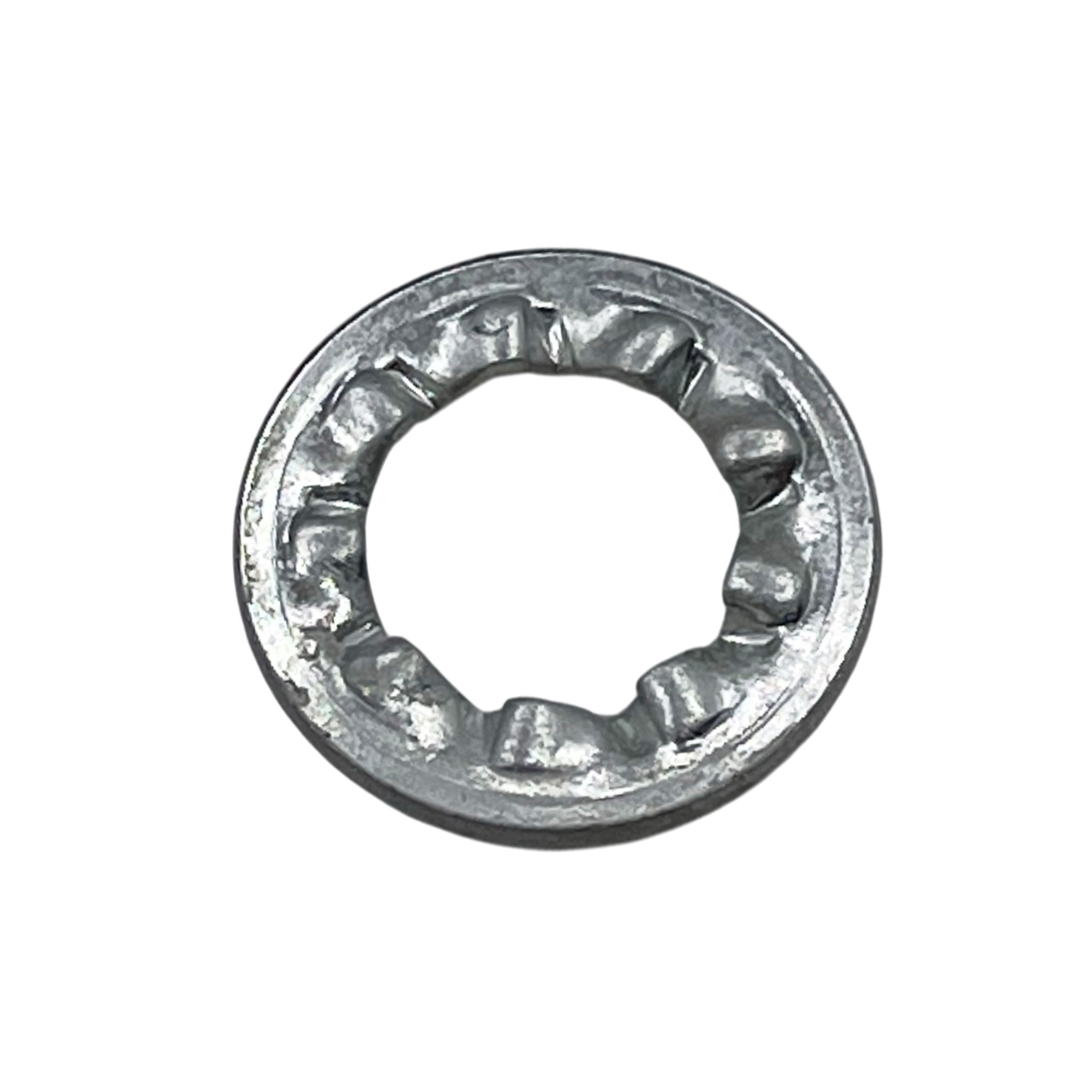

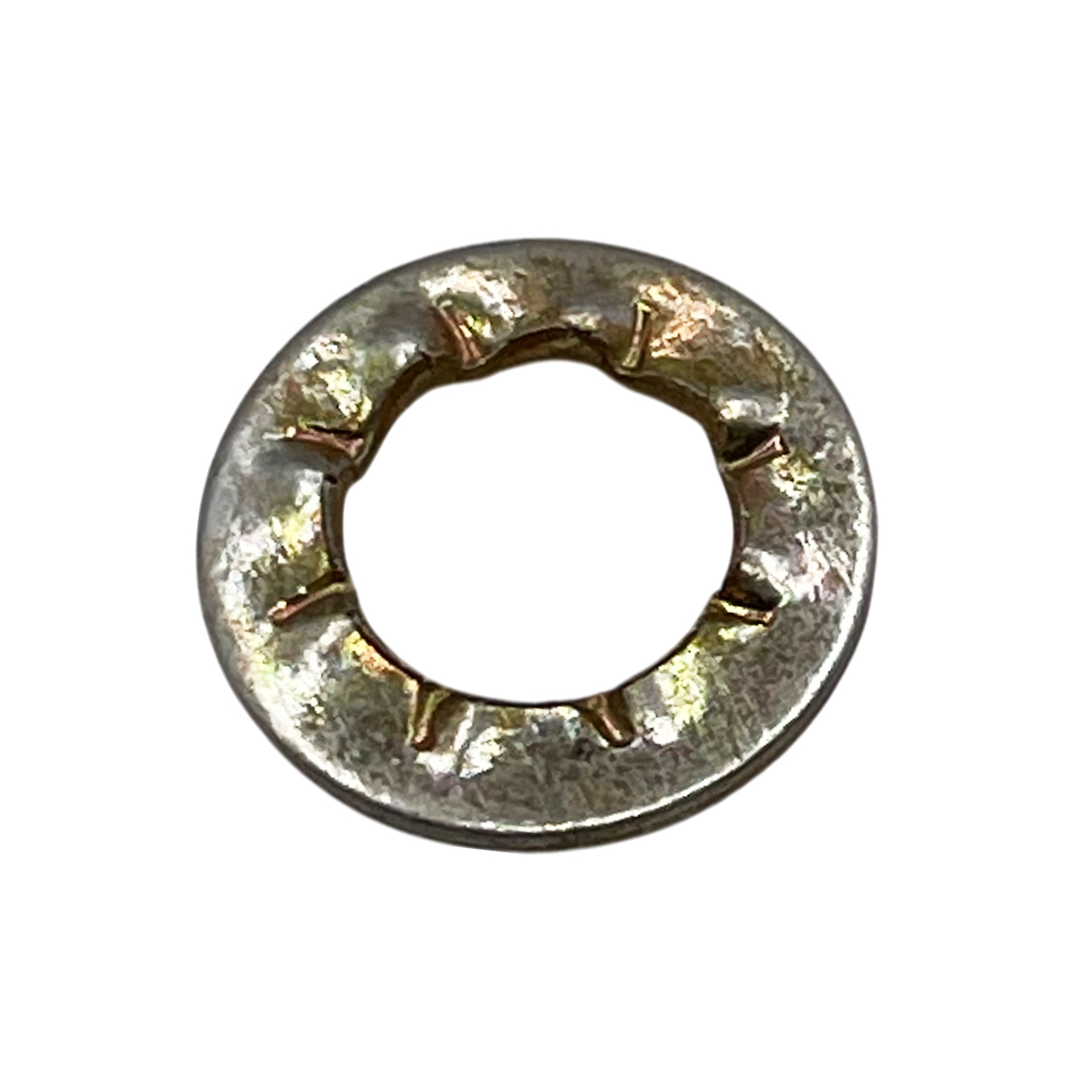

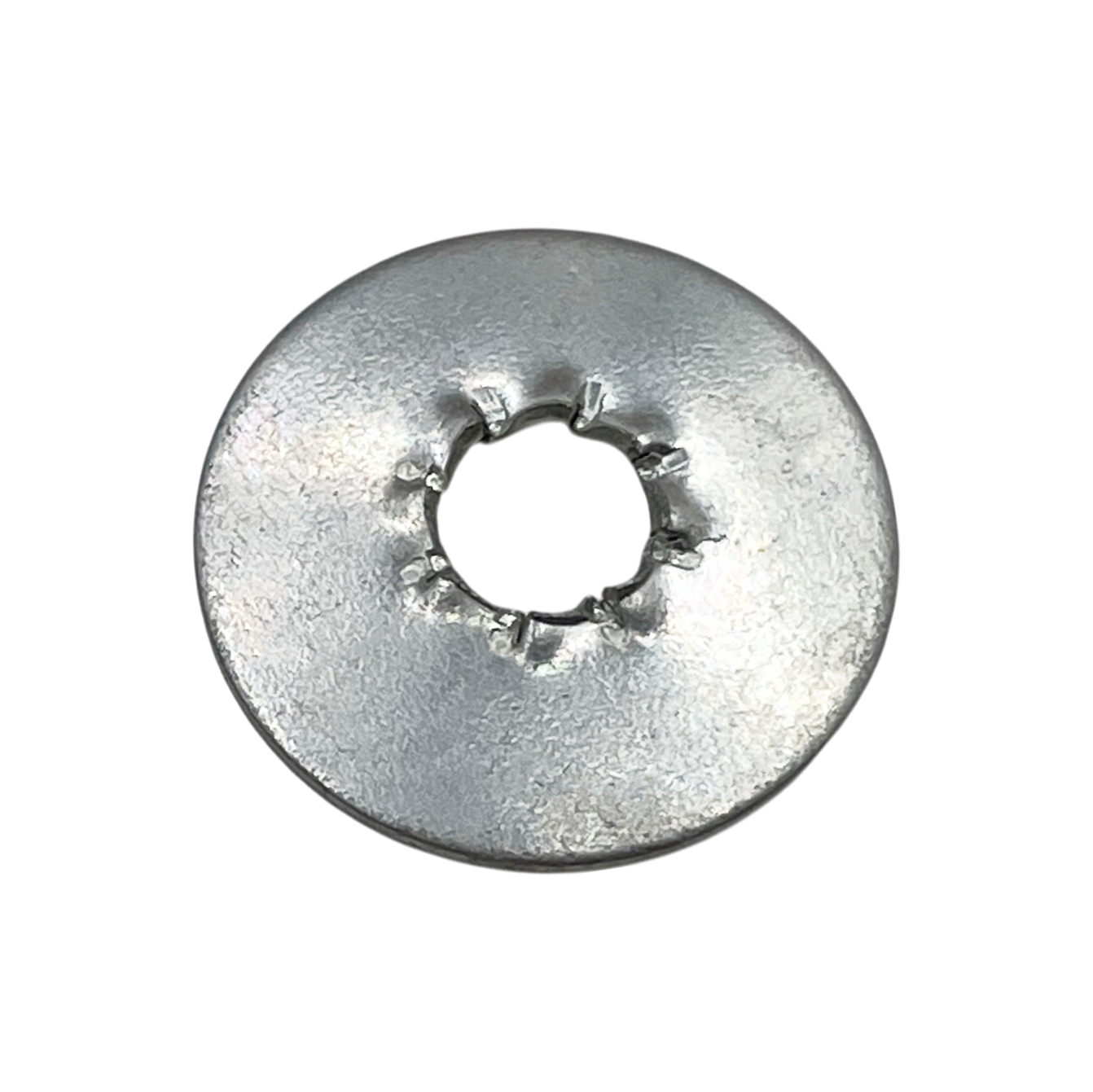

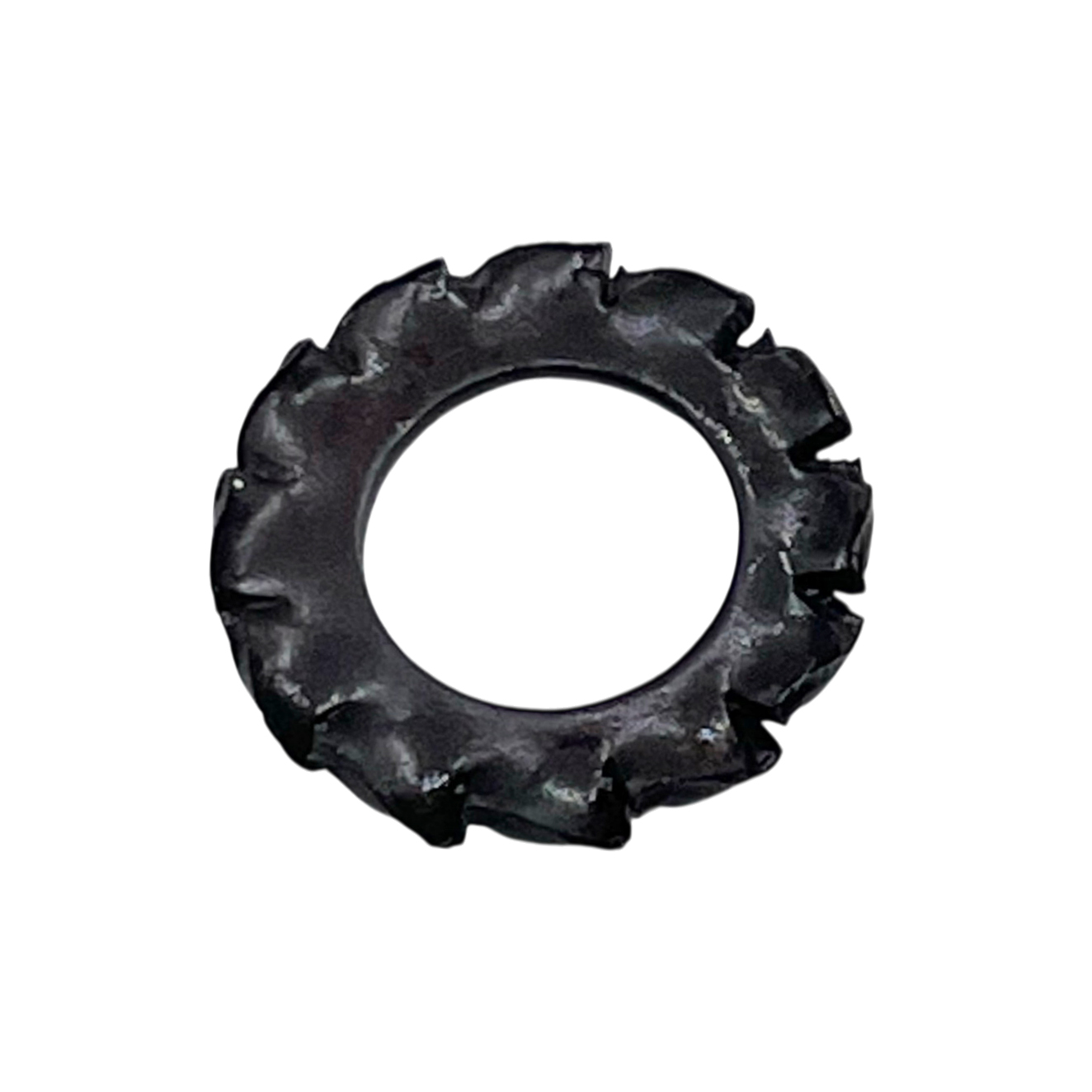

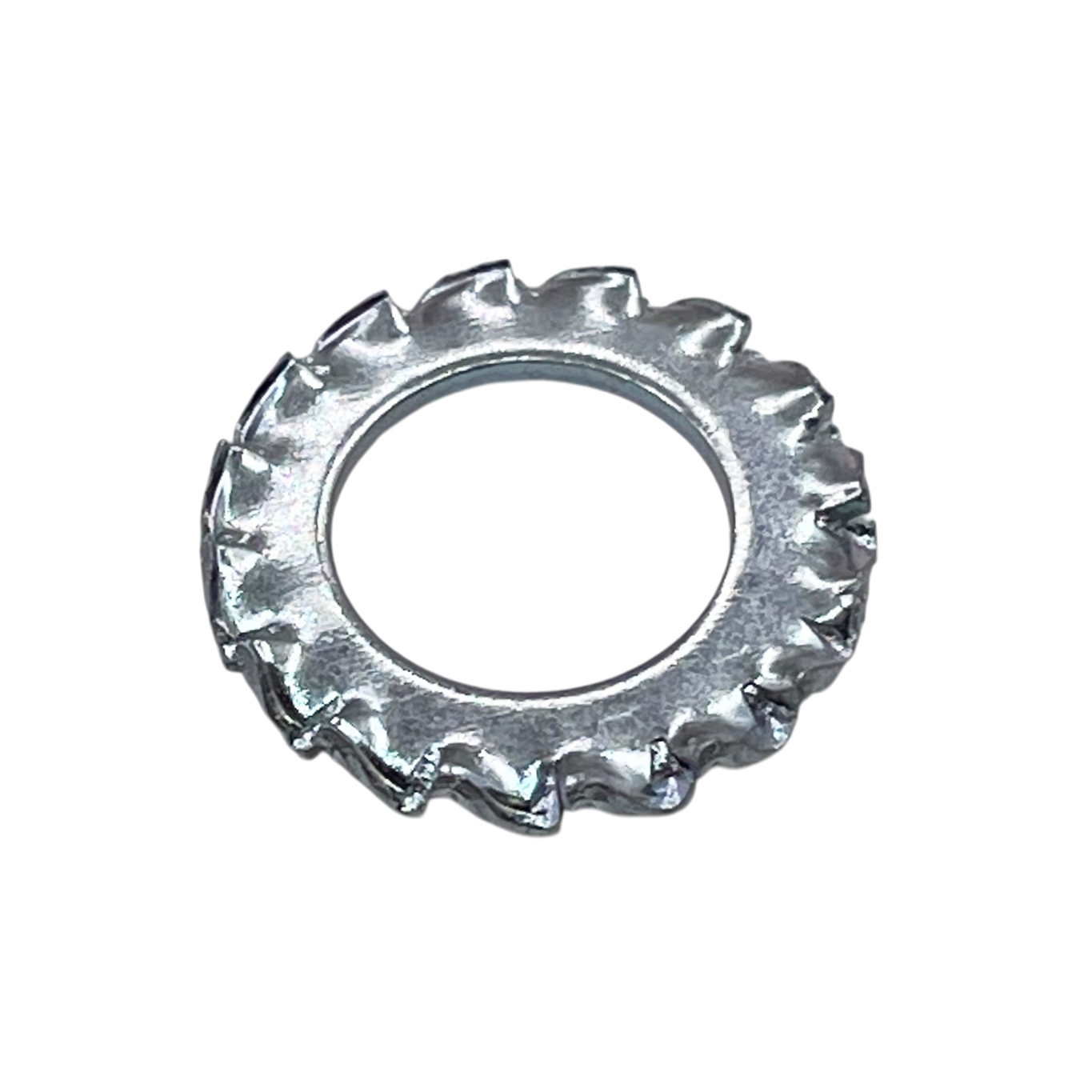

- Зубчатые — с внутренними/наружными зубьями («звезда»): повышают трение и препятствуют самооткручиванию.

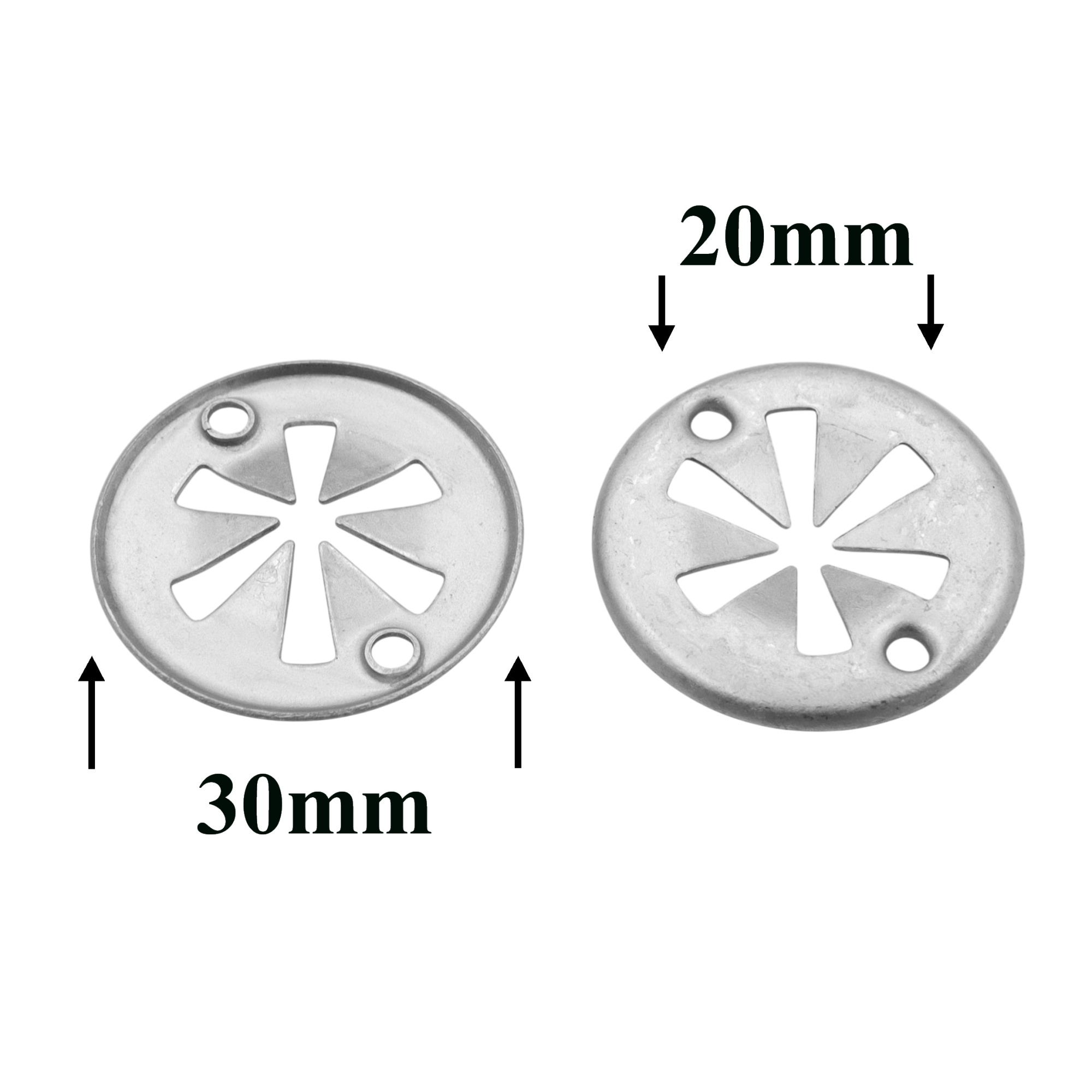

- Многолапчатые — «лепестковые»/с лапками: отгибаемые усы фиксируют гайку/болт относительно поверхности.
- Пружинные — разрезные упругие кольца: компенсируют просадку соединения (вариант для лёгких и средних нагрузок).

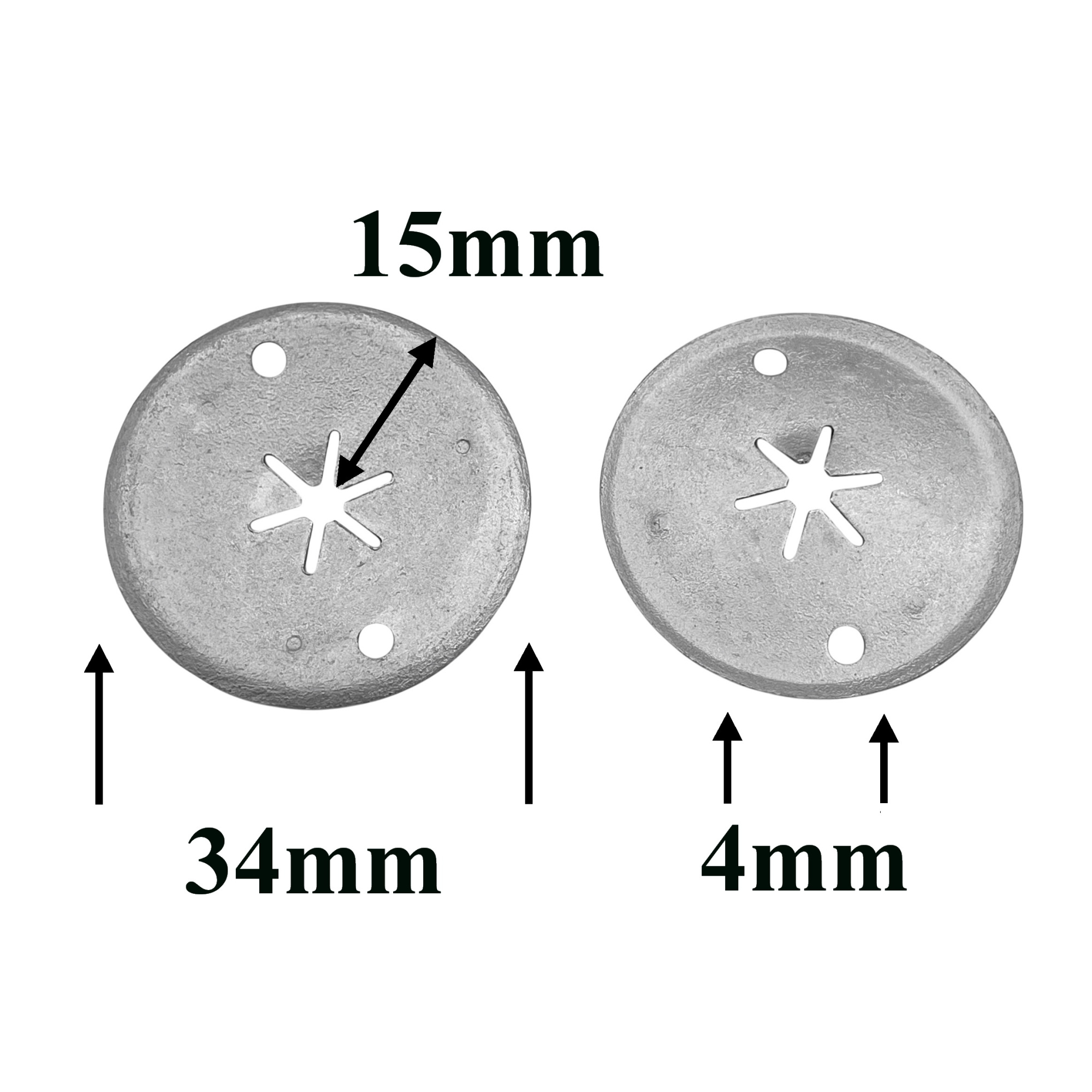

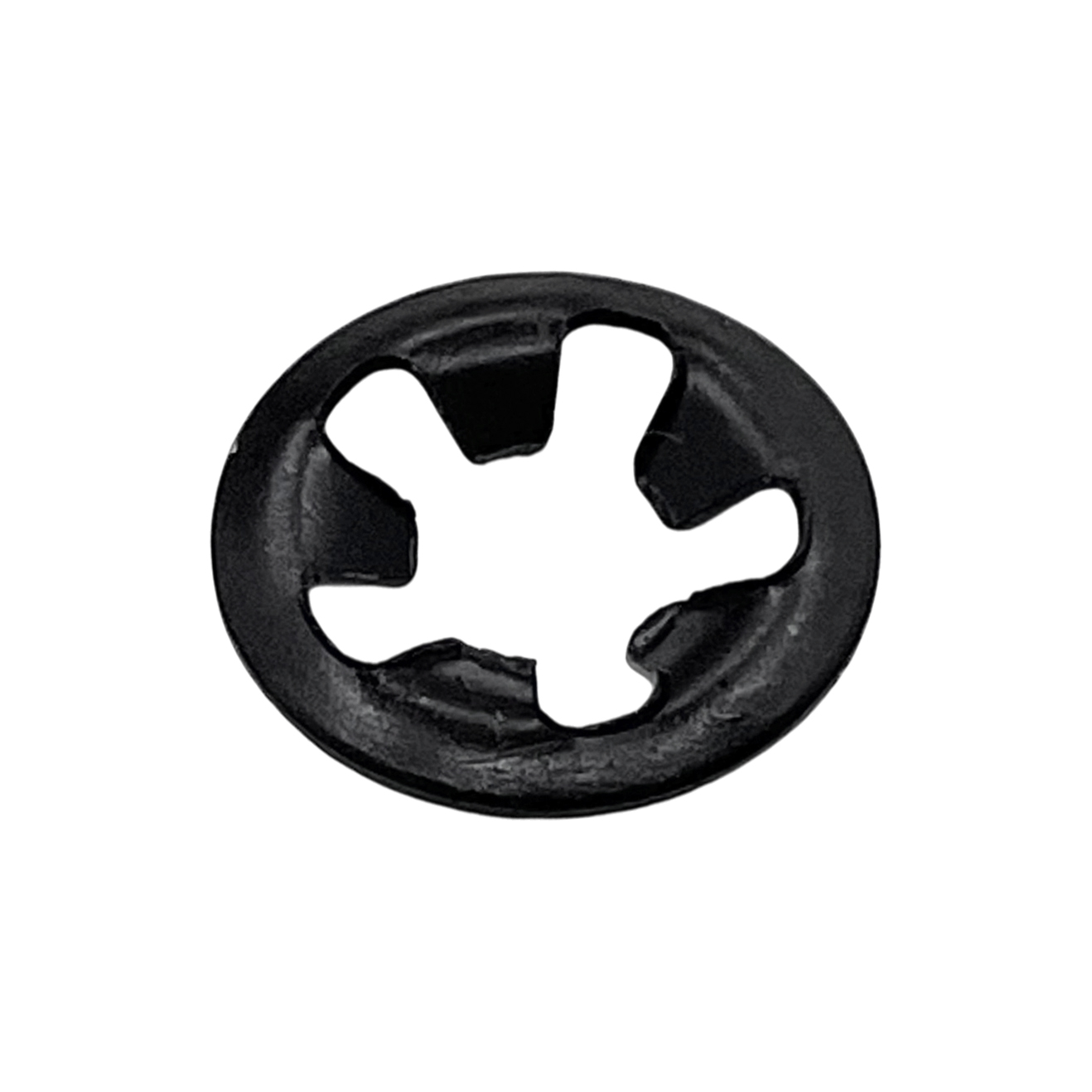

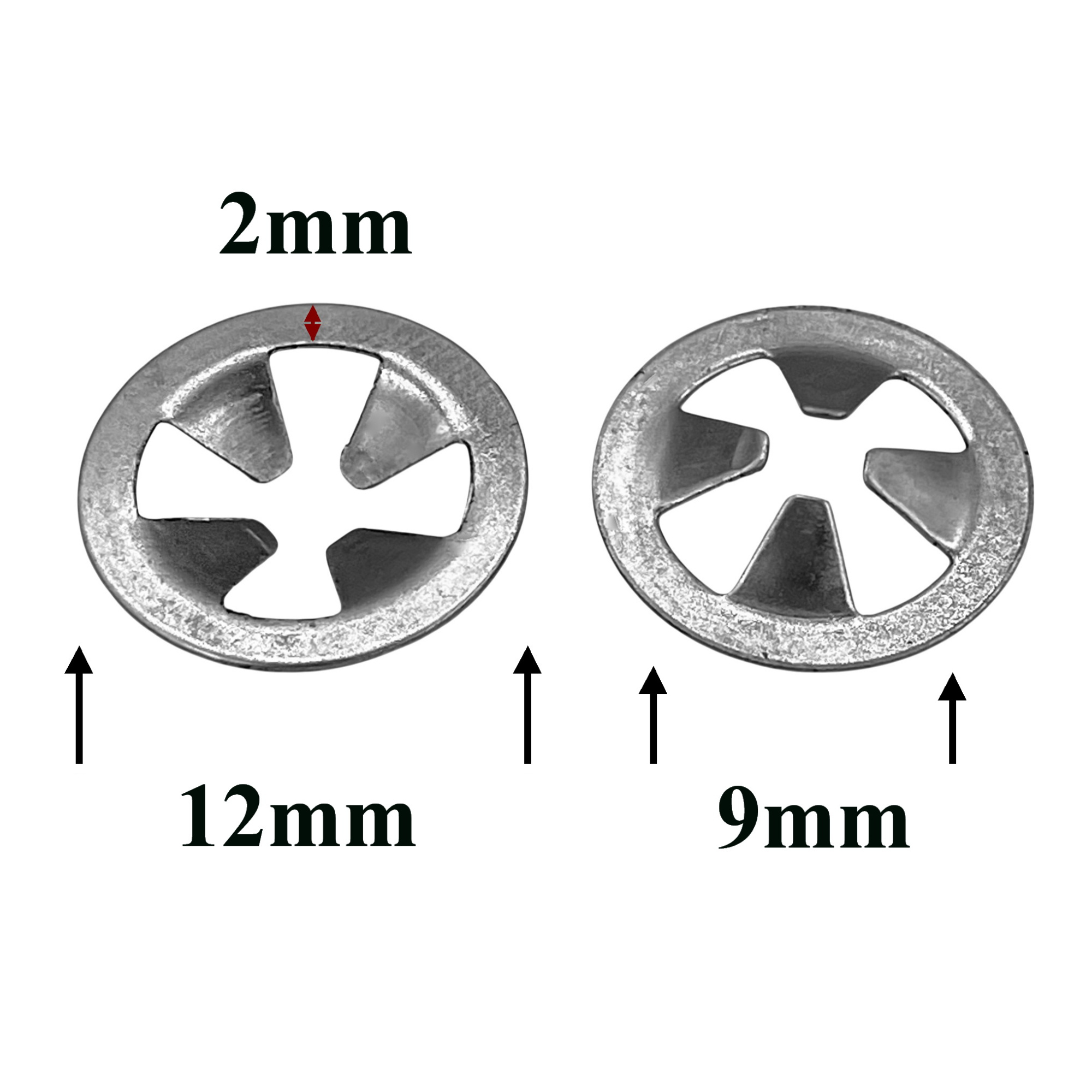

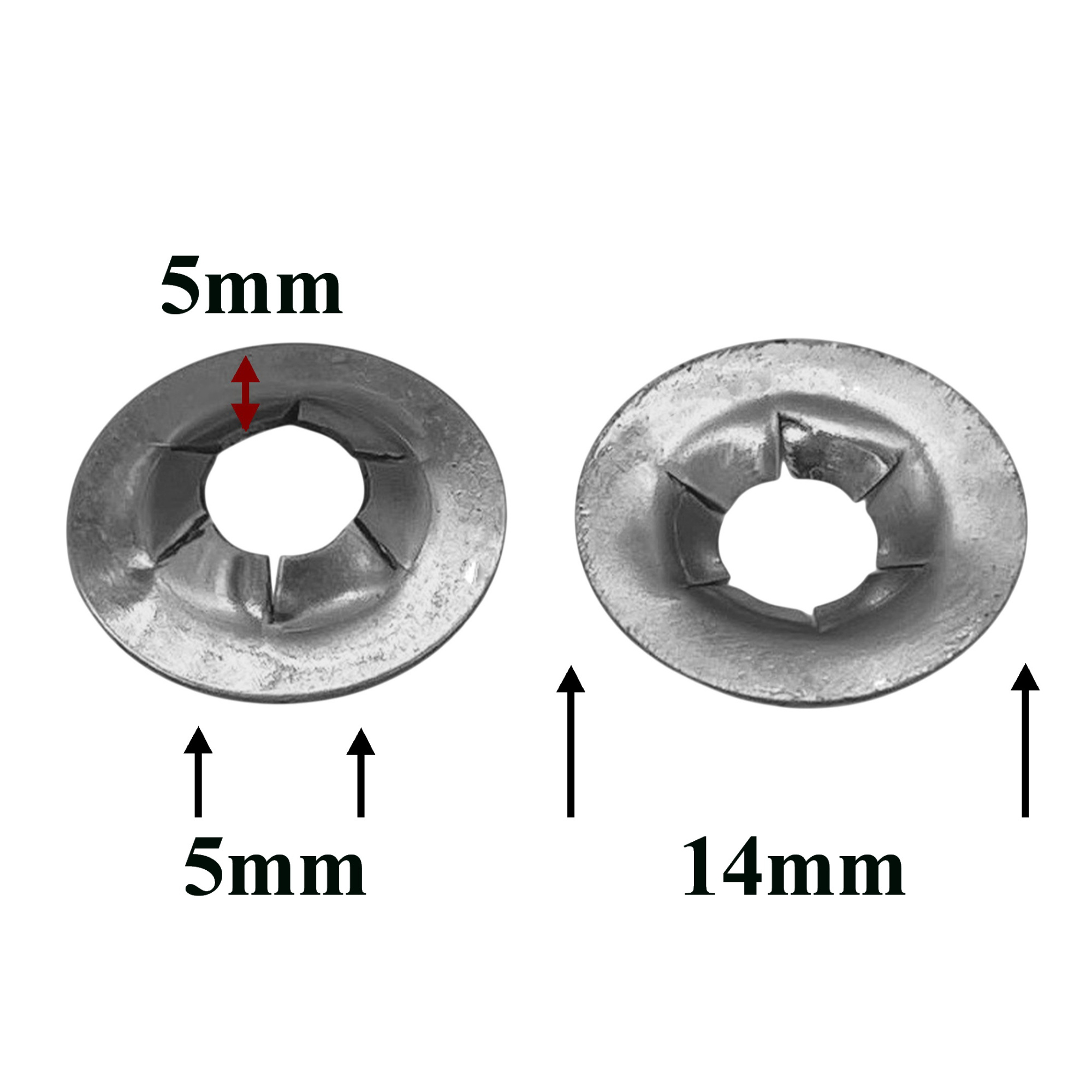

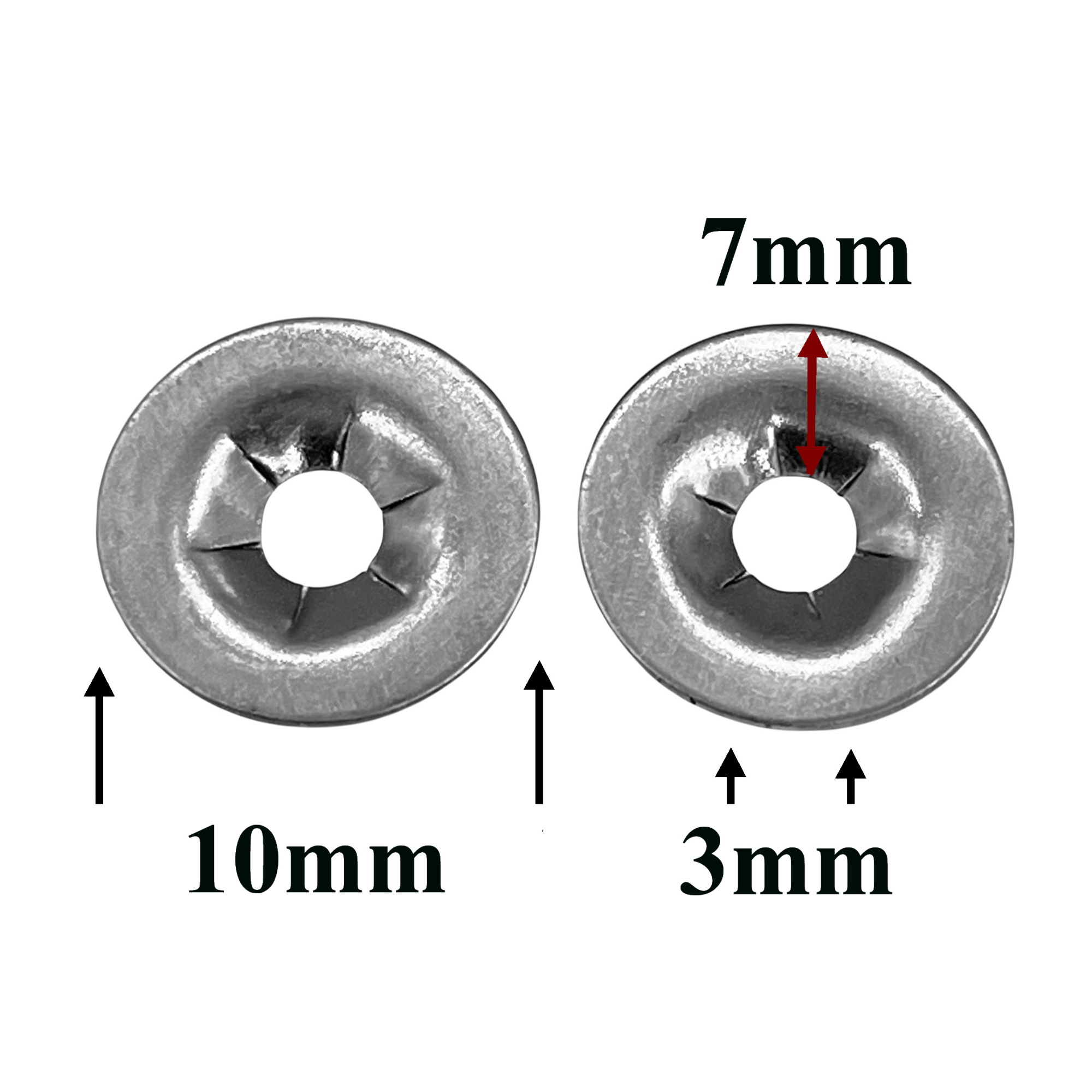

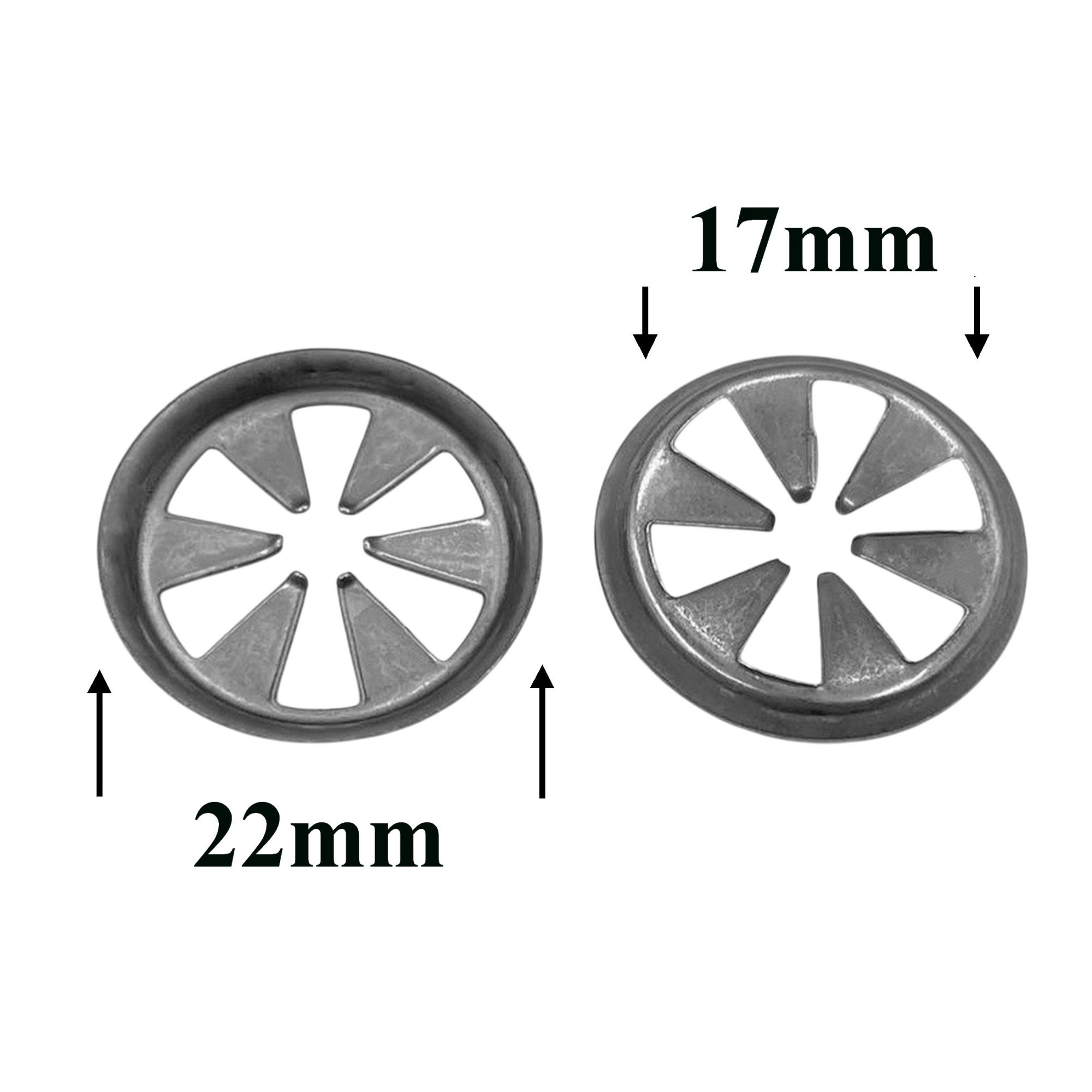

- Быстросъёмные на вал/ось — стопор на гладком стержне без резьбы (указаны посадочные диаметры).

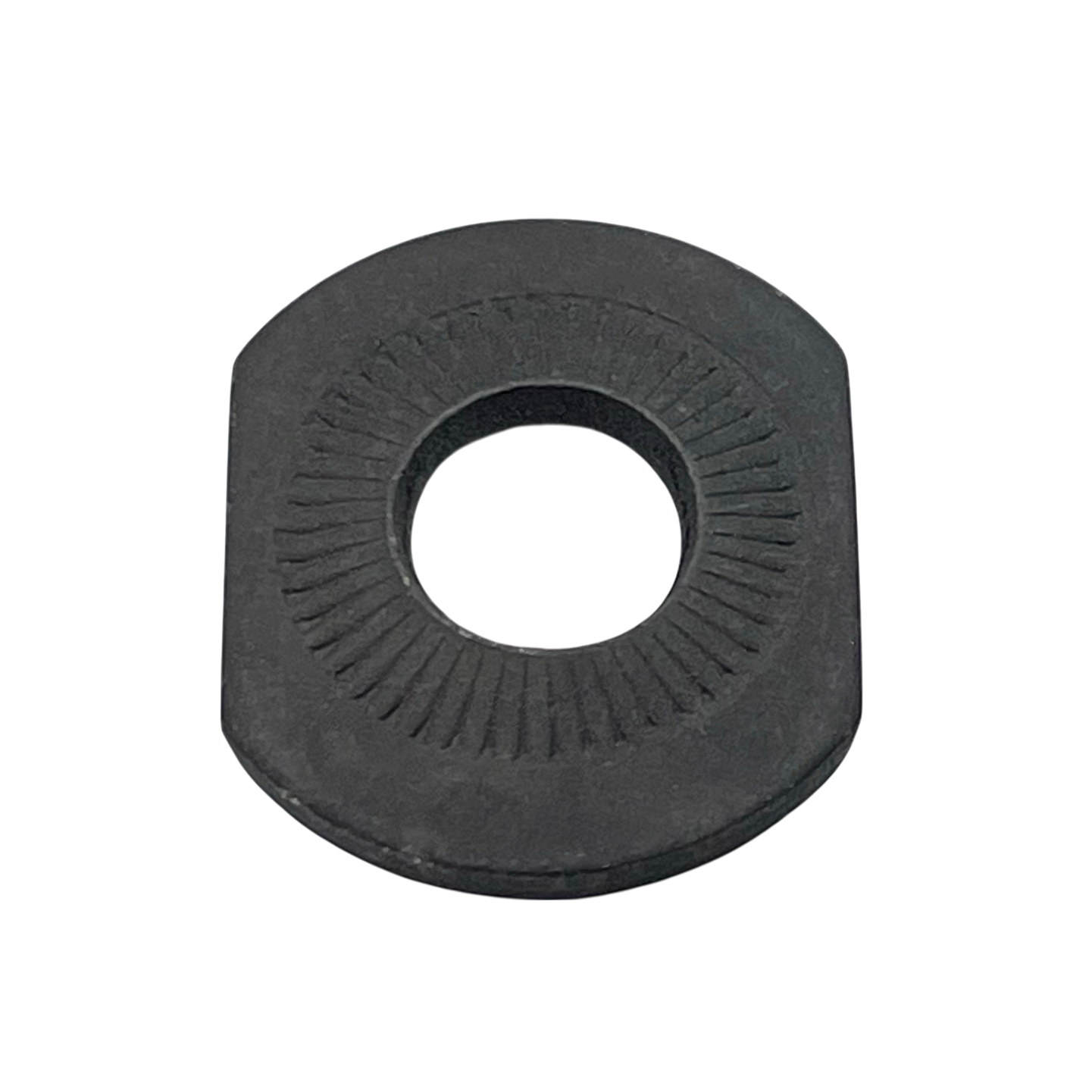

- С насечками — локальная «зацепка» с деталью; удобны на тонком металле и лакокраске.
Размеры и посадка
- Резьбовые: ориентиры по метрике M6, M8, M10, M12, M16 (в карточках — диаметр, толщина, тип зуба/лапки).
- Для валов/осей: посадочные 4/5/6/8/10/12/16/20 мм — выбирают по реальному диаметру стержня.
- Для ступичных и силовых узлов обращайте внимание на «размеры стопорных шайб» и рекомендуемый момент затяжки пары «болт-гайка».
Материалы и покрытия
- Сталь с оцинкованным покрытием — универсальное решение для кузовных и монтажных работ.
- Нержавеющие — стойкость к влаге и реагентам; подходят для внешних зон и подкапотного пространства.
Где применяются
- Ступица/подвеска — страховка от отворачивания в условиях вибрации и циклических нагрузок.
- Крепёж кожухов и экранов — зубчатые и с насечками для тонколистового металла.
- Валы и оси — быстросъёмные шайбы-стопоры без резьбы для фиксации на гладком стержне.
- Сцепление, трансмиссия, кронштейны — многолапчатые (отгибаемые) для жёсткой механической фиксации.
При выборе учитывайте тип соединения (резьба или вал), диаметр, среду эксплуатации и требуемый способ фиксации: зубчатая для повышения трения, многолапчатая — для механической стопорной «завалки», пружинная — для компенсации микроподвижек.
Часто задаваемые вопросы
Внутренние или наружные зубья — что выбрать?
Наружные зубья работают по поверхности детали и дают опору на большую площадь — удобно под широкую головку/шайбу. Внутренние — зацепляются ближе к стержню болта/гайки, компактны в стеснённых местах.
Когда уместна многолапчатая (лепестковая) шайба?
Когда нужна «жёсткая» механическая фиксация: один лепесток загибают на грань гайки/головки болта, второй — на опорную поверхность. Это снижает риск отворачивания даже при сильной вибрации.
Чем пружинная стопорная отличается от зубчатой?
Пружинная компенсирует усадку соединения за счёт упругости. Зубчатая увеличивает трение «металл-металл» — эффективна, когда важен прижим и минимальный поворот от вибрации.
Как соотнести размер шайбы и резьбу/вал?
Для резьбы берут шайбу под номинал болта (например, М8 — отверстие под 8 мм). Для валов/осей выбирают по фактическому диаметру стержня: посадка должна быть плотной, но без «нарезания» металла при установке.
